[端子]壓接尺寸的快速計算
1.了解和掌握了對B型（也稱為M型）冷壓的壓接、對正多邊形壓接、正多點型壓接（最常見的四點壓接）。這三種壓接方式，線束行業中的端子冷壓就基本大致掌握完全了。
2.相對于常規低壓端子的B型壓接，后兩種壓接的使用范圍和比例稍微少一點，但在整個行業中的比例依然不少。三者以其絕對型的使用比例份額占據了行業端子冷壓的前三甲。
3.由于該模板是以Excel來模擬完成，因此其管控的內容和標準信息均是可量化型的。
4.Excel中使用很多與幾何相關的函數、公式，以及某些條件判定或者選擇的欄位，可以根據自己能力和習慣進行編寫。其中所使用的Excel技巧，就全靠各位自己的實力 來體現。
市場和背景
隨著線束產品的發展和迭代更新，傳統的端子壓接在某些條件下無法再滿足新的需求。因此，在當前基礎上衍生出了新的壓接方式，除了比較生僻的截面壓接方式外，常見的主要有以下幾種：

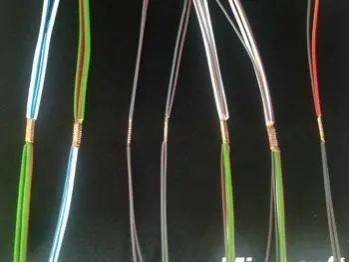

【端子臺的接線端子】 1.適合電氣領域
2.快速插拔使用，并能固定和保護線端頭銅絲
【大平方端子】 1.適合高壓新能源
2.正六邊形壓接
【航空/重載端子】 1.適合大電流和高性能接觸需求
2.正四邊點壓接
熟悉后面兩者端子制造工藝的人都知道，這類端子有個比較顯著的特征，就是端子一般都是由銅棒或者銅管采用車削或者加工出來的，而不像常規壓低端子一般是使用銅帶進行鈑金沖壓折疊形成。
而且這些壓接最顯著特點就是純導體壓接，因此不需要對絕緣皮上壓接進行考量，大大降低了壓接難度。相對B型壓接來說，
由于其壓接后的理論截面是個相對比較簡單而又標準的幾何圖形（正多點壓接稍微復雜點），其考量點也少，所以最后的壓接外觀和管控參數也少很多。

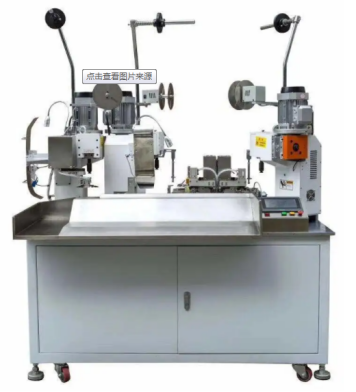

如按照德國大眾端子壓接標準VW60330-2013或者其他行業/車企的壓接。標準來看其前夾片壓接所需要管控的參數就有10個，再加上毛邊尺寸、端子保持力、后夾片壓接參數、壓縮比等其他一些列可量化管控的因素，因此一個完整的B型壓接中管控的可量化參數的數量就達到了20個。這個結果還是在端子設計與線材匹配良好的前提下，再由刀片設計、加工、模具、機器穩定性、壓力、調機狀態、設備保養情況等一系列因素綜合因素而形成的結果。因此這樣的壓接，其實要求是非常嚴苛的。雖然市面上做線束的企業不少，做汽車線束的企業也不少，但是實際中，真正能管控住這樣壓接的企業，鳳毛麟角。

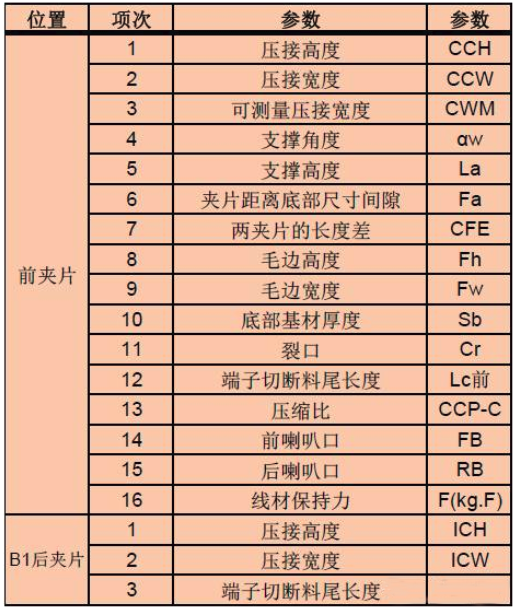

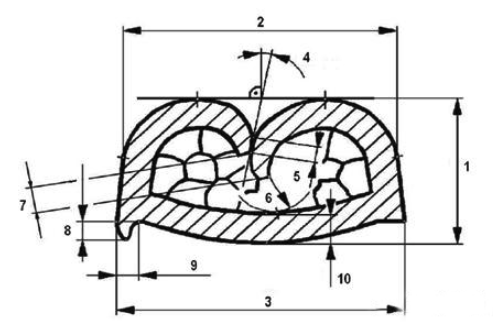

（圖 2：B 型壓接截面&管控參數表）
【正多邊形壓接 & 四點壓接】根據當前的整理，其管控的參數數量總共也就10個左右。而且由于其夾片是本身就是封閉的特征，因此基本不需要擔心夾片和線纜不匹配的情況：只要線纜能穿入，就不怕包不住，只需要擔心線太小壓不牢。而B型壓接中，即使物料匹配，如刀片未開好或機器未調試合格，也會有此情況：要么銅絲太多，夾片無法包住，要么銅絲太少，夾片夾不住它們，或者夾片插入到底部，影響端子強度和線纜壓接等外觀與功能諸多不良。

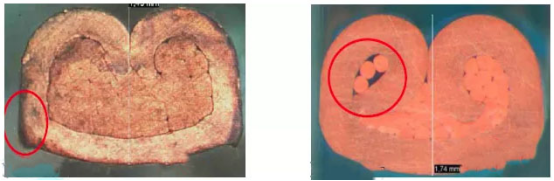

（圖 1：B 型壓接截面夾片壓接不良圖片）圖1就是諸多因?yàn)閵A片收縮不好，而導致的各種壓接不良。這樣的情況在正多邊形壓接和四點壓接中就不會有這樣的情況發生；而這也是B型壓接技術和難點所在。
【壓接的特點 & 優勢】
1.正多邊形壓接和四點壓接是屬于整體/局部收縮壓接，因此壓接后的尺寸小于端子本身外圍尺寸?；蛘咭?yàn)楸旧硎褂锰匦缘脑颍ㄈ缇€鼻子就直接連接螺栓等連接件，不需要裝連接器），因此基本不需要考察壓接后與連接器端子孔的匹配干涉。
2.本身不需要壓接線纜絕緣皮，也不需要組裝防水塞之類的附件，因此在這方面的壓接考量就省略了。
3.因?yàn)槎俗颖旧淼膴A片就是封閉型，且沒有對壓接后的夾片的各種尺寸位置關系要求，因此降低了難度。
4.理論的壓接截面是個標準的簡單軸對稱集合圖形，對于計算更簡單。
