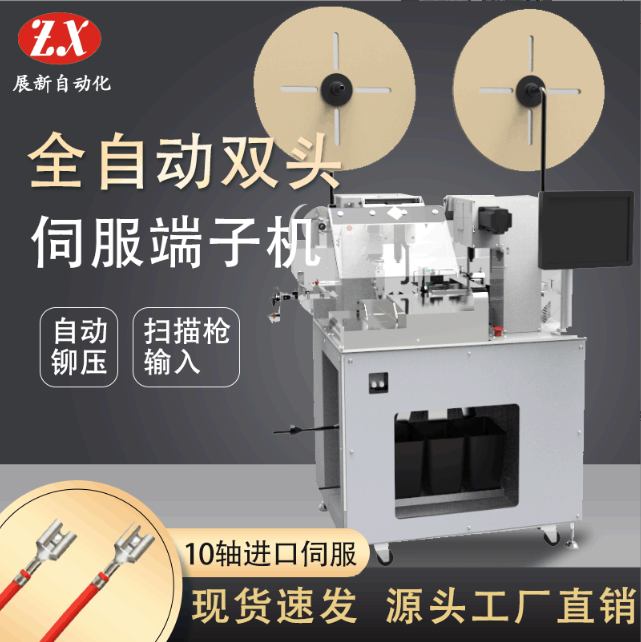

全自動雙頭伺服端子機-雙頭打端壓接機

ZX-201S 雙頭端子機配置1、主控部份采用64位工控機和運動控制卡(10軸),整套系統采用閉環工作,工控機對生產過程中反饋回來的數據進行分析,運動控制卡則負責處理各軸的運動軌跡,實時性高,無漂移,數據分析無延后,并具有間隙補償。2、采用20位分辨率的富士伺服(10 套)作為驅動,具有精度高,

在線咨詢全國熱線
13823280860

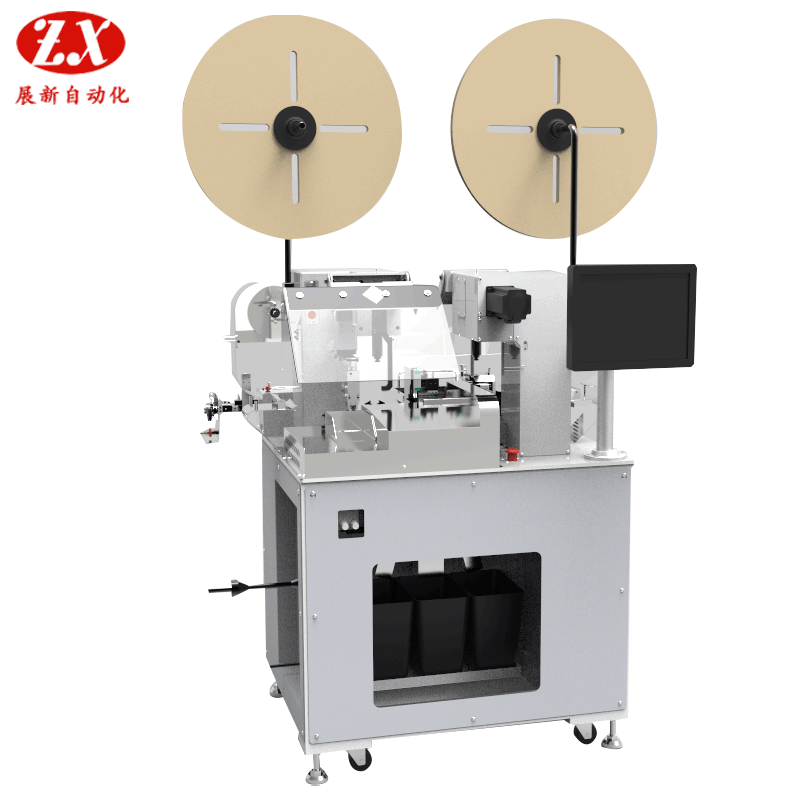

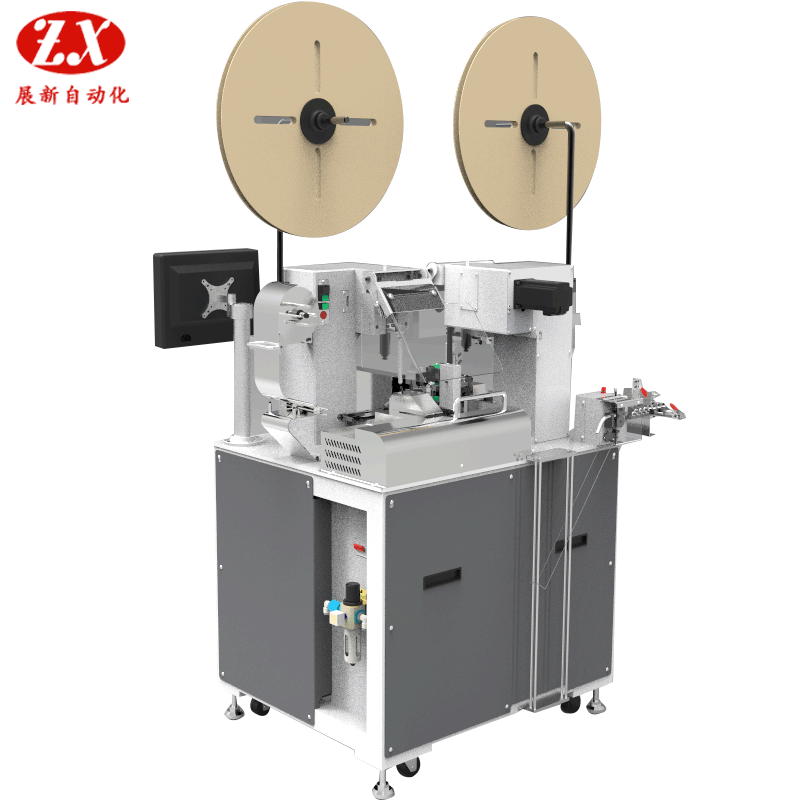

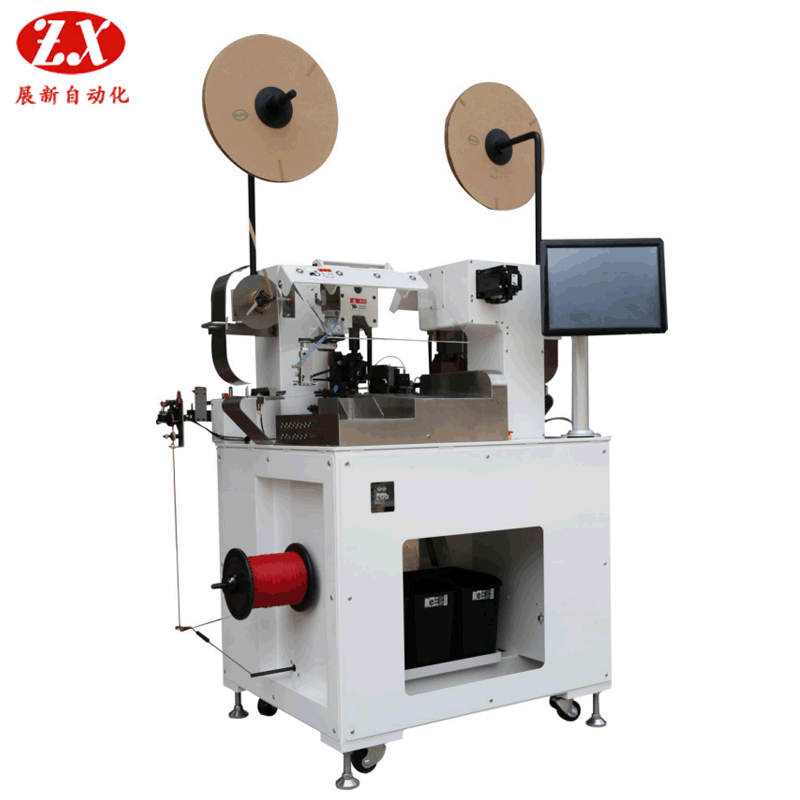

ZX-201S 雙頭端子機配置



1主控部份采用64 位工控機和運動控制卡10 ,整套系統采用閉環工作,工控機對生產過程中反饋回來的數據進行分析,運動控制卡則負責處理各軸的運動軌跡,實時性高,無漂移,數據分析無延后,并具有間隙補償。

2、采用20 位分辨率的富士伺服10 套作為驅動,具有精度高,響應快,可以精確到0.001mm。

3、 采用 XY 軸平移方式,TBI 絲桿模組,上銀和 THK 線性滑塊,高剛性。

4、電磁閥,調壓閥,氣缸全部采用 SMC 氣動元件,穩定性高

5、齒輪,同步帶輪,同步帶,采用米思米品牌,使用壽命長。

6、 壓著機頭采用富士伺服馬達和行星減速機減速機相對渦輪渦桿減機能效高20%,著高度可以直接在摸屏上設定。

7、標配松下光纖放大器,可檢測剝膠不良,傷芯線,壓著不良放大器參無需要人工設定,機器根據不同的加工產品自動進行設定。

8、15 寸觸摸大屏,防止誤操作,必要生產設定可在主頁面一次性完成。

9、內置壓力管理對端子變形,深打淺打,斷銅絲,壓膠皮的不良可以有檢出。

10、具有不良檢出功能,對生產中的不良自動放入不良品處。

11、機器標配有掃描槍,可以快速切換加工產品,并且防止錯誤加工產品。

12、明緯開關電源。



參數

ZX-201S

























特點

1、高速運動控制器,高速高精度,最大加工能力6000PCS。

2、15寸觸摸大屏。

3、整機伺服控制(10軸進口伺服)。

4、膠皮、芯線、端子檢測全部為無接觸式,機器自動校準無需人工設置。

5、XY軸全部采用高剛性絲桿模組。

6、改進型料帶切斷功能,模具切斷或機器切斷均可,無需更換切刀架。

7、整機動作部份全部透明護罩保護,保障作業安全。

8、良品與不良品自動區分,防止不良品落入良品槽。

9、放線機集中于機身一側,節省空間。

10、勻速無間斷式預送線,送線快慢自動由PC負責運算,無需人工設置。

11、掃碼槍輸入,自動調用機器參數,節省人工輸入,防上錯誤加工產品。

12、標配膠皮傳感器。

13、標配壓力傳感器,及壓力管理系統,確保壓著品質。

機能

電線定寸切斷、兩端剝皮、兩端半剝、兩端壓著

能力

最短切斷時,兩端壓著5600PCS/h, 0.69秒/PCS; 單端壓著6000PCS/h, 0.6秒/PCS。

電線尺寸

AWG#30-#16,被覆外徑3.5mm以下

切斷長度

25-20,000mm



切斷精度

切斷長100mm未滿時:0.2mm+(切斷長x0.002)、切斷長100mm以上時:0.5mm+(切斷長x0.0002)

剝皮長度

N0.1端0-20mm,NO.2端0-10mm

剝皮深度

最大調整量9.9mm (1 step 0.01mm)

壓著能力

19500N(2000kgf相當)

CPU

PC+運動控制器



傳感器

空氣壓力傳感器、電線有無傳感器、電線過載傳感器、芯線傳感器、剝皮傳感器、壓著傳感器,端子有無傳感器,壓力傳感器

驅動馬達

10軸伺服

電源

單相AC200/220V 50/60Hz 16A

壓縮空氣

0.5Mpa

機器重量

約650kg
